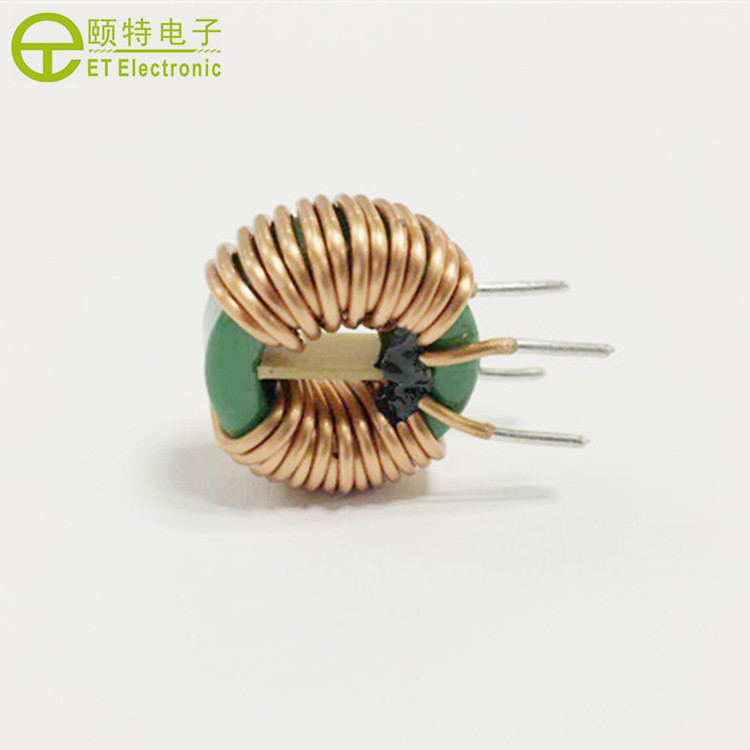

磁環電感材質簡介及其用途

【磁環電感】（inductor）用來提供電感的器件，用絕緣導線繞制的各種線圈稱為電感。其主要作用是阻交流通直流，阻高頻通低頻，也就是說高頻信號通過電感線圈時會遇到很大的阻力，很難通過，而對低頻信號通過它時所呈現的阻力則比較小，即低頻信號可以較容易的通過它。電感線圈對直流電的電阻幾乎為零。

車用電子部件也會在發動機室附近使用，因此汽車廠商希望在更廣泛的溫度范圍提高其性能及可靠性。變壓器及磁環電感等部件使用的芯材會發生磁場損失，這種能量損失會轉變為熱源，導致周圍溫度上升，因此，汽車廠商要求開發出在高溫環境下磁芯損失也很低的材料。

【磁環電感】材質：

鐵磁材料樣品的交流磁場磁化的,同樣的頻率,改變交變磁場的大小(振幅),可以得到不同的動態磁滯回線、動態磁滯回線頂點連線稱為動態磁化曲線。在低頻、交流磁滯回線相似類型前節所述直流磁滯回線,但當頻率增加時,由于失去了原有的磁芯磁滯回線變寬,在這段時間將是不同于直流磁滯回線,因此,動態磁化曲線和靜態磁化曲線也有差別。

 　　【磁環電感】錳鋅（Mn-Zn）類鐵氧體材料，采用了比較新開發的粉末配比技術和熱處理技術。140℃高溫環境下的磁芯損失降低了15％以上，飽和磁通密度提高了20％，能夠在多種使用環境下抑制電源電路的耗電量及發熱量。居里溫度為250度。

磁環電感的基本用途

2、磁環電感還有篩選信號、過濾噪聲、穩定電流及抑制電磁波干擾等作用。在電子設備中，經常看到有的磁環，這種磁環與連接電纜構成一個磁環電感（電纜中的導線在磁環上繞幾圈電感線圈），它是電子電路中常用的抗干擾元件，高頻噪聲有很好的屏蔽作用，故被稱為吸收磁環，通常使用鐵氧體材料制成，又稱鐵氧體磁環（簡稱磁環）。磁環在不同的頻率下有不同的阻抗特牲。在低頻時阻抗很小，當信號頻率升高后磁環的阻抗急劇變大。
