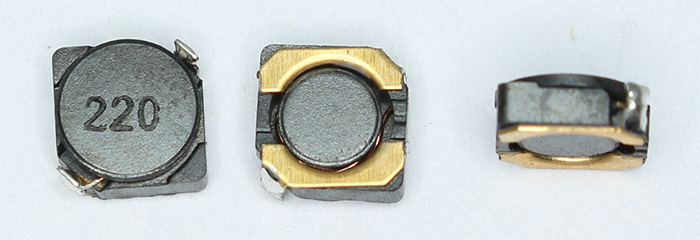

【貼片電感】（Chip inductors），又稱為功率電感、大電流電感和表面貼裝高功率電感。具有小型化，高品質，高能量儲存和低電阻等特性。

貼片電感有4種類型，即繞線型、疊層型、編織型和薄膜片式電感器。常用的是繞線式和疊層式兩種類型。前者是傳統繞線電感器小型化的產物;后者則采用多層印刷技術和疊層生產工藝制作，體積比繞線型片式電感器還要小，是電感元件領域重點開發的產品。

【貼片電感】的特性：

表面貼裝高功率電感。具有小型化，高品質，高能量儲存和低電阻之特性。

主要應用在電腦顯示板卡，筆記本電腦，程序設計，以及轉換器上。

貼片電感的特點：

平底表面適合表面貼裝。優異的端面強度良好之焊錫性。具有較高Q值，低阻抗之特點。

低漏磁，低直電阻，耐大電流之特點。貼片電感可提供編帶包裝，便于自動化裝配。貼片電感產品廣泛應用于數碼產品運動器材及醫療儀器等。

【貼片電感】如何選型?

(1）首先看功率電感的使用場合，如在何種回路上，一般功率電感可用于DC-DC電源回路、音頻電源回路、CPU電路等回路上;

(2）如果是DC-DC回路，要求功率電感的自諧頻率要大于回路的頻率;

(3）根據電路的設計選擇合適的電感值，如在DC-DC回路上，功率電感主要作用是儲能和濾波，一般大的感量對應強的濾波特性，但同時大感量會增加電感的RDC，影響電感的額定電流和響應速率，因此要合理選擇感量;

(4）根據回路電流的大小選擇功率電感，功率電感一般有兩種電流，直流重疊電流及溫升許容電流，在選型時，需要以其中較小的作為額定電流值。

(5）最后根據產品尺寸、焊盤等選擇相應尺寸的功率電感。
